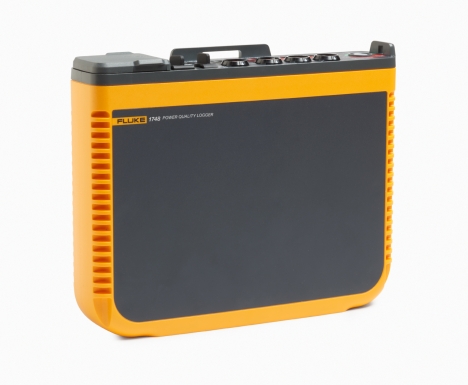

Fluke 1742, 1746 e 1748: Registadores de Qualidade de Energia Trifásicos

Os registadores de qualidade de energia trifásicos Fluke 1742, 1746 e 1748 disponibilizam-lhe o acesso rápido e fácil aos dados de que precisa para tomar decisões vitais sobre a qualidade de energia e potência em tempo real.

Os registadores de qualidade de energia trifásicos compactos e robustos Fluke da série 1740 são concebidos especificamente para técnicos e engenheiros que necessitam de flexibilidade para a resolução de problemas, medição da utilização energética e análise dos sistemas de distribuição.
Em total conformidade com as normas de qualidade de energia internacionais, como a IEC 61000-4-30, e capaz de registar simultaneamente até 500 parâmetros capturando simultaneamente eventos, a série Fluke 1740 ajuda a detectar problemas intermitentes e de qualidade de energia de difícil detecção, de forma mais fácil do que nunca.
O software Energy Analyze Plus incluído avalia rapidamente a qualidade da energia na entrada do serviço, na subestação, ou na carga, de acordo com normas nacionais e internacionais, como as EN 50160 e IEEE 519.

Uma interface de utilizador optimizada, sondas de corrente flexíveis e uma função de verificação de medição inteligente permitem-lhe verificar e corrigir digitalmente as ligações, facilitando mais do que nunca a configuração e reduzindo a incerteza das medições.
Minimize o seu tempo em ambientes potencialmente perigosos e reduza as complicações de ter que utilizar equipamento de proteção pessoal utilizando uma ligação sem fios (WiFi) para ver os dados directamente no terreno.

O Fluke 1748 regista mais de 500 parâmetros diferentes para cada período de média.
Isso permite-lhe analisar a qualidade de energia em detalhe e correlacionar eventos intermitentes com dados de forma de onda detalhados, para identificação da causa principal das perturbações.
Para registo de qualidade de energia básico, o Fluke 1746 captura todos os parâmetros de potência relevantes efetuando estudos de poupança de energia e planeamento da rede eléctrica, estando ainda disponível uma opção de upgrade integral para 1748.
Para estudos simples de carga e energia o Fluke 1742 oferece um desempenho ideal numa embalagem robusta e pode ser feito um upgrade para Fluke 1746 ou 1748.

Características principais:

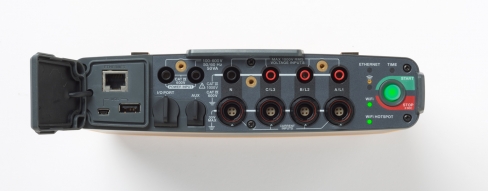

• Medição da tensão e corrente trifásicas e a neutro: Cabos de tensão trifásica e neutro e quatro sondas de corrente flexíveis.
• Registo detalhado: Podem ser armazenadas no equipamento mais de 20 sessões de registo separadas. Uma gama abrangente de variáveis de qualidade de energia e de potência é automaticamente registada, para que nunca perca as tendências das medições.
• Medição com precisão superior: Cumpre a rigorosa norma IEC 61000-4-30 Classe A edição 3 de ‘Técnicas de teste e medição – Métodos de medição de qualidade de energia’.
• Capture descidas, subidas e interrupções: O Fluke 1748 inclui captura de forma de onda de evento e perfil de evento de RMS, juntamente com selo de data e hora e gravidade da informação, para ajudar a identificar potenciais causas principais dos problemas de qualidade de energia.
• Medição dos principais parâmetros de qualidade de energia: Medição de harmónicos e inter-harmónicos de tensão e corrente, incluindo desequilíbrio, flicker e alterações de tensão rápidas.
• Interface do utilizador optimizada: Capture sempre os dados certos com a aplicação gráfica de configuração baseadaa em PC rápida e orientada e reduza a incerteza sobre as ligações com a função de verificação inteligente e a função de correcção automática única para um registador de qualidade de energia. Os erros de ligação são automaticamente indicados através de uma luz âmbar no botão de alimentação da unidade que passa a verde, depois da correcção.
• Interface do utilizador optimizada: A configuração gráfica rápida e assistida assegura que está sempre a capturar os dados certos e a função de verificação inteligente indica que foram efectuadas ligações correctas, reduzindo assim a incerteza do utilizador.
• Fonte de alimentação flexível: Alimenta diretamente o circuito medido com a gama mais ampla disponível para um registador de qualidade de energia que passa automaticamente de 100 V para 500 V ou de um cabo de alimentação de tomada, para que possa testar em qualquer lado.
• Robusto e fiável: Com concepção capaz de resistir a uma instalação em ambientes adversos com classificação IP65 quando utilizado o adaptador de entrada de tensão IP65.
• Duas portas USB externas: Uma para ligação ao PC e a outra para transferência rápida e simples de dados para memórias ou outros dipositivos USB, o que permite deixar o equipamento posicionado sem ter que interromper o registo.
• Conectividade Ethernet: Ligações com e sem fio para configuração do equipamento e transferência de dados a alta velocidade.
• Tamanho compacto: Concebido para permitir a colocação em espaços exíguos, 23 cm x 18 cm x 5,4 cm (9,1 pol. x 7,1 pol. x 2,1 pol.).
• A mais elevada classificação de segurança: Classificação para utilização 600 V CAT IV/1000 V CAT III na entrada do serviço e a jusante.

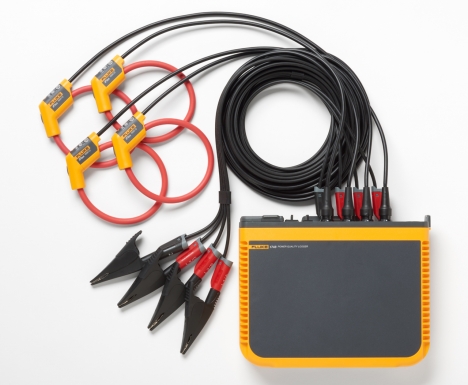

• Acessórios de medição optimizados: O cabo de tensão plano anti-emaranhamento e as sondas de corrente flexíveis finas asseguram a facilidade de instalação, inclusivamente em espaços exíguos.
• Autonomia da bateria: Tempo operacional de quatro horas (tempo de cópia de segurança) por carga com bateria de iões de lítio, para resistir a interrupções temporárias de corrente.
• Segurança: Protecção do mais valioso património contra roubo com uma corrente padrão ou outro dispositivo de segurança.

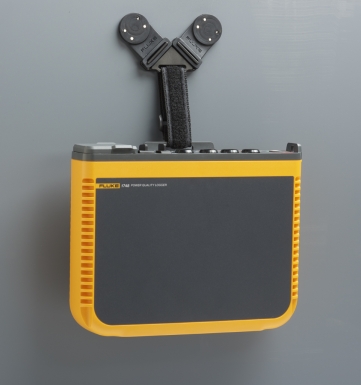

• Conjunto magnético para pendurar: Guarde convenientemente e de forma segura o equipamento dentro ou fora dos painéis eléctricos; compatível com todos os modelos, incluído com o Fluke 1748.

Funcionalidades do software:

• Configuração "no escritório" ou "no terreno" e transferência através de software para PC: Transferência simples utilizando a memória USB, transferências por Wi-Fi, ligação ethernet com fios ou cabo USB.
• Software Energy Analyze Plus: Transfira e analise cada detalhe de medição do consumo de energia e estado de saúde da qualidade da energia com o relatório automatizado.
• Criação de relatórios com um único toque: Crie relatórios padronizados, de acordo com as normas normalmente utilizadas, como EN 50160, IEEE 519, GOST 33073 ou exporte dados em formato compatível PQDIF ou NeQual para utilização com software externo.
• Análise avançada: Escolha qualquer parâmetro registado disponível para criar uma vista altamente personalizada das medições registadas para correlação de dados avançada.
