| Sistema de trigger Connect-and-View™ para uma visualização estável instantânea |
|
Os utilizadores de osciloscópios conhecem bem a dificuldade de efectuar o trigger. Utilizar as definições inadequadas pode resultar em capturas instáveis das formas de onda e, por vezes, em dados de medição errados. A tecnologia de trigger Connect-and-View™, exclusiva da Fluke, reconhece padrões de sinais e define automaticamente o trigger adequado, para obter uma visualização estável, fiável e repetível. O sistema de trigger Connect-and-View™ foi desenvolvido para trabalhar praticamente com qualquer sinal, incluindo sinais de unidades de motor e controlos - sem ajuste de parâmetros, nem sequer tocar num botão. As alterações dos sinais são reconhecidas instantaneamente e as definições são ajustadas automaticamente, proporcionando uma visualização estável, mesmo ao medir vários pontos de teste em sucessão rápida.
IntellaSet™/Leitura automática
A função Auto Readings com tecnologia IntellaSet™ da Fluke utiliza algoritmos próprios para analisar de modo inteligente a forma de onda medida e visualizar automaticamente as medições numéricas mais adequadas no display, para que possa obter os dados necessários mais facilmente que nunca. Por exemplo, quando a onda é um sinal de tensão de linha, as leituras de Vrms e Hz são mostradas automaticamente, enquanto que, se é medida uma onda quadrada, as leituras V peak-peak e Hz são mostradas automaticamente. Utilizando a tecnologia IntellaSet™ em conjunto com o sistema de trigger automático Connect-and-View™ poderá ter a certeza de que visualiza não só a forma de onda correcta, mas também a leitura numérica adequada. Tudo isto sem tocar num botão.
|
O sistema de trigger Connect-and-View™ da Fluke com tecnologia IntellaSet™ proporciona-lhe acesso rápido aos dados que precisa.
|
|

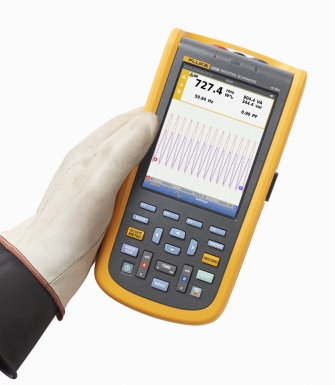

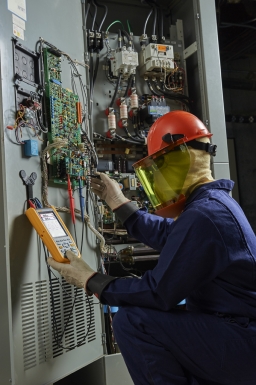

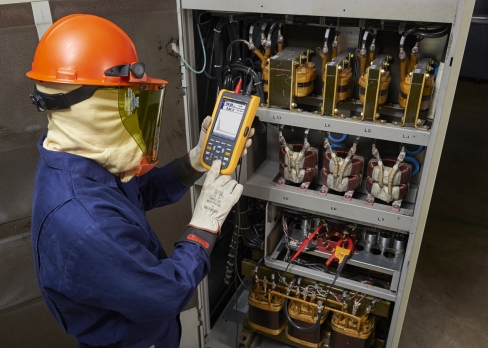

O equipamento industrial necessita de uma fonte de alimentação fiável para funcionar correctamente. Utilize a entrada dupla para obter as principais medições de potência.
|
| Nos sistemas monofásicos ou trifásicos compensados, os ScopeMeter® Fluke da série 120B conseguem medir tensão AC+DC RMS no canal A e corrente AC+DC RMS no canal B. O Fluke 125B pode então calcular: frequência, ângulo de fase, potência activa (kW), potência reactiva (VA ou var), factor de potência (PF) ou factor de desvio de corrente (DPF) e pode também calcular os valores de potência de um sistema trifásico em que todas as fases tenham tensão e correntes iguais. Esta situação aplica-se tanto a sistemas compensados como a cargas resistivas. |
 |
|
Obtenha facilmente as principais características eléctricas para validar a alimentação de um sistema.
|
| |
|
Medições de harmónicos
|
| Os harmónicos são distorções periódicas das ondas sinusoidais de tensão, corrente ou potência. Os harmónicos em sistemas de distribuição de energia são frequentemente causados por cargas não lineares, como por exemplo fontes de alimentação dc comutadas e transmissões de motores com variadores de velocidade. Os harmónicos podem causar o sobreaquecimento de transformadores, condutores e motores. Na função de Harmónicos, o ScopeMeter® mede os harmónicos até ao 51º. Dados relacionados como, por exemplo, componentes DC, THD (distorção harmónica total) e factor K são medidos para proporcionar um conhecimento profundo sobre o estado eléctrico das suas cargas. |
 |
|
Descrição do espectro de harmónicos com cursores para medir a distorção enquanto percentagem da fundamental.
|
|
Utilize os modos de registo mais completos para encontrar as avarias intermitentes com facilidade
|
| As avarias mais difíceis de detectar são aquelas que acontecem apenas de vez em quando - eventos intermitentes. Estas podem ser causadas por ligações incorrectas, poeira, sujidade, corrosão ou simplesmente por fios ou conectores danificados. Outros factores, tais como interrupções e quedas de linha, ou o arranque e paragem de um motor, também podem causar eventos intermitentes e fazer com que uma máquina pare. Quando estes eventos acontecem, poderá não estar por perto para os ver. Mas o ScopeMeter® da Fluke vai estar. Pode traçar os valores de medição de pico mínimo e máximo ou registar a linha de forma de onda. E, com um cartão de memória expansível micro SD, podem ser realizadas sessões de registo até 14 dias. Este registador é ainda mais potente com o modo de registo e detecção de eventos, que torna a detecção e o registo das avarias intermitentes mais fácil do que nunca. Basta definir um limite numa leitura do multímetro ou do osciloscópio e os desvios são marcados como eventos únicos. Já não precisa de pesquisar em grandes quantidades de dados para detectar falhas e pode rapidamente passar de um evento marcado para o seguinte, continuando sempre a ter acesso a todo o conjunto de dados. |
 |
|
Percorra rapidamente os eventos gravados para identificar e solucionar as avarias intermitentes.
|
|
O teste do BusHealth Industrial verifica a qualidade do sinal eléctrico em bus industriais
|
| O teste do BusHealth analisa os sinais eléctricos no bus ou rede industrial e apresenta uma indicação inequívoca, “Good” (Bom), “Weak” (Fraco) ou “Bad” (Mau) para cada um dos parâmetros relevantes, apresentada ao lado do valor real medido. Os valores medidos são comparados com os valores padrão, de acordo com os tipos de bus seleccionados (CAN-bus, Profi-bus, Foundation Field, RS-232 e muitos outros); em alternativa, podem ser definidos valores de referência únicos, caso sejam necessárias tolerâncias diferentes. O Fluke 125B pode validar a qualidade dos sinais eléctricos assim que eles passam pela rede, sem ter em conta o conteúdo dos dados. Adicionalmente, o Fluke 125B verifica os níveis e a velocidade do sinal, os tempos de transição e a distorção, e compara esses parâmetros com os padrões aplicáveis, de modo a ajudá-lo a detectar erros como ligações de cabos inadequadas, maus contactos, ligações a terra incorrectas ou terminais inadequados. |
 |
|
Perceba rapidamente as características analógicas do physical layer do sinal de bus de campo industrial.
|
|

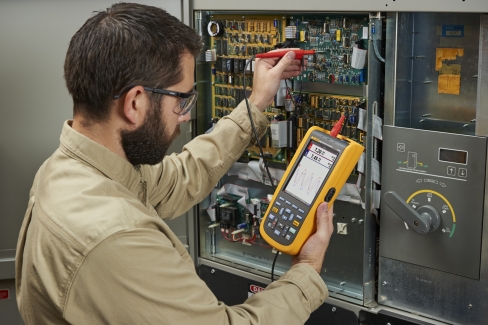

Um cabo de teste para medir vários parâmetros eléctricos
|
| Medições de formas de onda de alta frequência, multímetro, capacidade e resistência, e verificações de continuidade - tudo isto pode ser feito com o conjunto de cabos de teste blindados. Não perca tempo a procurar ou trocar cabos. |
 |
|
Uma única ferramenta de teste mede tensão, resistência, corrente ou capacidade, para além de apresentar formas de onda.
|
| |
|

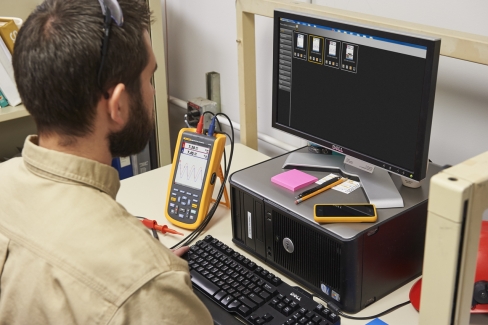

Software FlukeView® ScopeMeter® para Windows®
|
|
Tire maior partido do seu osciloscópio ScopeMeter Fluke 120B com o software FlukeView®:
- Guarde cópias do display do equipamento no PC, a cores
- Copie imagens do display para os seus relatórios e documentação
- Capture e armazene dados de formas de onda do osciloscópio ScopeMeter no PC
- Crie e arquive referências de formas de onda para fácil comparação
- Copie dados de formas de onda para a sua folha de cálculo para uma análise detalhada
- Utilize os cursores para medição dos parâmetros
- Adicione texto do utilizador a configurações do equipamento e envie-as ao equipamento para referência e instruções para o utilizador
Nota: algumas funcionalidades podem só estar disponíveis com determinados modelos do ScopeMeter

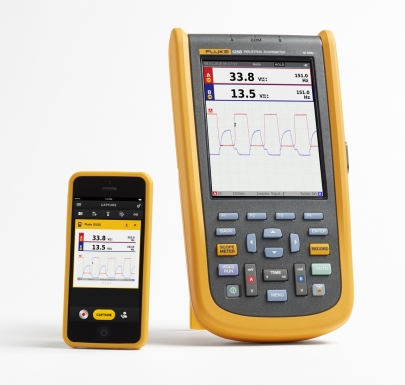

Compatibilidade com a aplicação móvel Fluke Connect

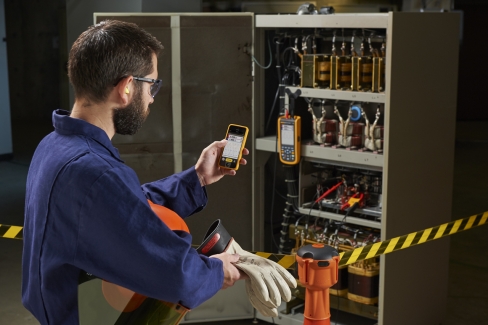

É cada vez mais difícil resolver os problemas das máquinas industriais automáticas. Não basta saber onde testar, também é preciso saber o que procurar - e isso pode ser difícil sem dados de referência de medição ou sem acesso a especialistas na matéria. O sistema de software sem fios Fluke Connect® e as ferramentas de teste sem fios permitem aos técnicos reduzir os custos de manutenção e aumentar o tempo de actividade, com registos de equipamento precisos e dados de manutenção que são fáceis de interpretar e partilhar. Compare e contraste dados de medição de pontos de teste com tendências, a fim de poder compreender melhor as características dos sinais e as mudanças ao longo do tempo. E, ao armazenar os dados de manutenção na Fluke Cloud™ pode permitir aos membros da equipa o acesso onde e quando precisem, de modo a que possa obter aconselhamento ou aprovações no terreno e ter os sistemas a funcionar com uma rapidez sem precedentes.
|
| Tabela de comparação de produtos |
Fluke 123B |
Fluke 124B |
Fluke 125B |
| Funções |
| Funções completas de osciloscópio e multímetro de entrada dupla |
• |
• |
• |
| Largura de banda do osciloscópio MHz |
="20" |
="40" |
="40" |
| Registador de multímetro e osciloscópio |
• |
• |
• |
| Medições do cursor do osciloscópio |
|
• |
• |
| Medições de energia e de harmónicos |
|
|
• |
| BusHealth |
|
|
• |

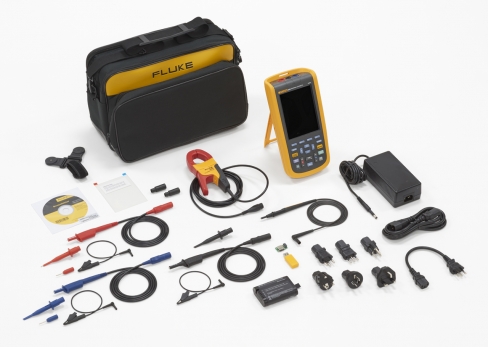

| Acessórios incluídos |
| Sonda de tensão de 10:1 |
|
• |
• |
| Pinça amperimétrica AC i400S |
|
|
• |
|
|
|
|
|
