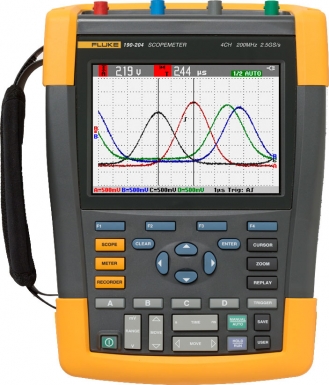

Fluke ScopeMeter® 190-II: Osciloscópios de 2 e 4 canais

Vá onde os osciloscópios nunca puderam ir até agora!
Sendo os primeiros osciloscópios portáteis de dois e de quatro canais com a classificação de segurança CAT III 1000 V/CAT IV 600 V, os novos ScopeMeter® Fluke Série 190-II combinam um nível de desempenho, robustez e portabilidade sem precedentes.
Pode escolher entre modelos com largura de banda de 60MHz, 100 MHz, 200 MHz ou 500MHz, com taxas de amostragem em tempo real até 5 GS/s e resolução de 200 ps para capturar ruído e outras perturbações. Todos os modelos incluem uma memória extensa – até 10.000 amostras por canal – para que possa examinar ao pormenor partes muito pequenas da forma de onda. E todos têm classificação IP-51 para protecção contra poeira, água, humidade e grandes variações de temperatura.
Os novos ScopeMeter® Fluke Série 190-II são portáteis e alimentados por baterias, além de serem concebidos para atender às necessidades dos profissionais de serviço de campo, que enfrentam diariamente as condições mais rigorosas.

ScopeMeter® Fluke Série 190 II

Veja mais e repare mais com os novos ScopeMeter® Fluke Série 190 II de dois e de quatro canais com classificação CAT IV

Os novos ScopeMeter® Fluke 190-II combinam as mais altas classificações de segurança e portabilidade robusta com o elevado desempenho de um osciloscópio de bancada. Concebidos para engenheiros e técnicos de manutenção fabril, estes ScopeMeter® robustos suportam condições industriais rigorosas, sujas e perigosas para testar tudo desde aplicações microelectrónicas a aplicações de electrónica de potência.

A nova Série Fluke 190-II inclui todas as características de série dos ScopeMeter®, incluindo TrendPlot™, trigger Connect-and-View™, ScopeRecord™ e muito mais:

• Duas ou quatro entradas com isolamento eléctrico
• Classificação de segurança CAT III 1000 V/CAT IV 600 V
• Escolha entre modelos com largura de banda de 60MHZ, 100 MHz, 200 MHz ou 500MHz
• Taxa de amostragem rápida, até 5GS/s com resolução até 200 ps
• Memória extensa: captação de formas de onda de 10.000 amostras por canal, para que possa ver todos os detalhes
• Multímetro digital dedicado de 5 mil contagens nos modelos de dois canais
• Medição quádrupla através de entradas de osciloscópio (BNC) nos modelos de quatro canais
• Trigger automático contínuo (Connect-and-View), trigger único, largura de impulso e trigger de vídeo
• Modo ScopeRecord, captura os dados das formas de onda até 48 horas
• Modo TrendPlot, Regista tendências dos dados de medição até 22 dias
• Medições automáticas avançadas, potência (Vpwm, VA, W, PF) e tempo (mAs, V/s, w/s)
• Portas USB isoladas para dispositivos de memória e ligação a PC
• Bateria com autonomia até 8 horas, com a nova tecnologia de iões de lítio:
  • 190-x04, modelos com quatro canais: até sete horas (bateria BP291 incluída)
  • 190-xx2, modelos com dois canais: até quatro horas (bateria BP290 incluída), ou até oito horas com bateria BP291 opcional
• Pode ainda carregar uma bateria extra com carregador de baterias externo opcional EBC290
• Porta de bateria de fácil acesso para facilitar a substituição da bateria
• Medições automáticas avançadas, potência (Vpwm, VA, W, PF) e tempo (mAs, V/s, w/s)
• Uma ranhura útil para prender e bloquear o osciloscópio com um cadeado Kensington® quando o equipamento estiver ligado sem a presença do responsável
• Classificação IP-51 para protecção contra poeira e água para suportar ambientes rigorosos

Obtenha uma capacidade de diagnóstico quatro vezes superior e classificação de segurança CAT IV

Os novos osciloscópios portáteis ScopeMeter® Fluke Série 190-II são osciloscópios flutuantes de dois e de quatro canais com isolamento duplo, com uma classificação de segurança adequada para medições em ambientes CAT III 1000 V/CAT IV 600 V.

Testes tridimensionais para sistemas industriais

Inspeccione sinais de entrada, loops de feedback de saída ou sistemas de bloqueio de segurança em simultâneo para detectar vários tipos de problemas, incluindo:

• Sobrecarga de circuito de tensão/corrente
• Medições de timing de sinais e problemas de sincronização
• Falta de correspondência de impedância de atenuação/entrada
• Flutuação/desvio de sinal

Análise trifásica para diagnosticar variadores de velocidade, inversores de potência e conversores

• Teste harmónicos, transitórios e cargas em entradas trifásicas
• Detecte avarias em conversores de DC para AC relacionadas com portas IGBT avariadas e/ou circuitos de filtragem
• Teste a saída PWM relativamente a reflexos e transitórios, bem como desequilíbrios de tensão

Meça de mV a kV de forma segura

As sondas fornecidas, que abrangem um grande número de aplicações de mV a kV, preparam-no para tudo desde aplicações de microelectrónica a aplicações eléctricas de média tensão. As entradas isoladas independentes eliminam o risco de curto-circuitos acidentais à terra ao permitirem fazer medições em circuitos mistos com referências de ligação à terra separadas.

Enfrente as condições mais rigorosas com o único osciloscópio com classificação IP-51 do mercado

Robustos e à prova de choque, todos os osciloscópios ScopeMeter® portáteis são concebidos para ambientes rigorosos. As suas malas estanques protegem-nos do pó, da humidade, da água em estado gasoso e líquido, e dos poluentes transportados pelo ar, garantindo um desempenho preciso e fiável sempre que necessite.

Multímetro integrado para fazer medições precisas de forma fácil e rápida

Os modelos de 2 canais integram um multímetro digital dedicado com display de 5.000 contagens. Mude facilmente de análises de formas de onda para medições precisas com um multímetro. As funções de medição incluem VDC, VAC, VAC+DC, resistência, continuidade e teste de díodos. Mede corrente e temperatura com pinças, sondas ou adaptadores próprios e com uma vasta escolha de factores. Os modelos de 4 canais integram medições quádruplas através das 4 entradas BNC de osciloscópio.

Faça um turno completo com uma só carga

As novas baterias de alto desempenho tiram partido da tecnologia de iões de lítio para uma autonomia de oito horas. E com a porta de bateria de fácil acesso pode substituir a bateria rapidamente.

Capture e partilhe formas de onda facilmente com a nova conectividade USB

Duas portas USB, isoladas electricamente dos circuitos de entrada de medição, oferecem fácil ligação USB a um PC ou dispositivos de memória USB. Armazene configurações, capturas de ecrã e formas de onda ilimitadas num dispositivo de memória USB. Ligue a unidade à interface USB de um PC para transferir e arquivar dados de medição críticos utilizando o software FlukeView para Windows.

Obtenha instantaneamente um display estável com o modo de trigger Connect-and-View™

O modo Connect-and-View™ configura automaticamente o trigger correcto ao reconhecer padrões de sinal. Sem tocar em qualquer botão, obtém um display estável, fiável e repetível de praticamente qualquer sinal, incluindo sinais de transmissão e de controlo. Agiliza o processo medindo vários pontos de teste numa sucessão rápida.

Registe até 48 horas de formas de onda de alta resolução com o modo ScopeRecord™

A memória ScopeRecord armazena até 27.000 pontos de dados por canal, capturando intermitências e glitches rápidos. É possível armazenar dois conjuntos de registos de canais múltiplos para análise posterior

• Armazena eventos como perfis de movimento, arranques de UPS, fontes de alimentação e motores eléctricos
• Com o modo Stop-on-Trigger, o ScopeMeter reconhece automaticamente uma falha de energia e armazena os dados de forma de onda que a precederam
• Com a ampliação de formas de onda (até 100x) pode ver até os mais pequenos pormenores, tais como ciclos de corrente individuais

Registe até 16 dias com o registador sem papel TrendPlot™ para detectar avarias intermitentes

As falhas intermitentes podem ser causadas por más ligações, poeiras, sujidade, corrosão, ou simplesmente fios ou ligadores partidos. Interrupções de fase, quedas, arranques e/ou paragens de motores também podem fazer com que uma máquina pare. A função TrendPlot ajuda a encontrar essas falhas:

• Traçando valores de pico mínimos e máximos e calculando a média ao longo do tempo, até 16 dias
• Traçando qualquer combinação de tensõe, corrente, temperatura, frequência e fase para as quatro entradas, com selo de data e hora para detectar falhas.
