Fluke 1586A Super-DAQ: Scanner de Temperatura de Precisão
O Fluke 1586A Super-DAQ é o sistema de aquisição de dados de temperatura mais preciso e flexível do mercado.
Analisa e regista temperatura, tensão DC, corrente DC e resistência com até 40 canais de entrada e velocidades de amostragem até 10 canais por segundo.
O Fluke 1586A Super-DAQ pode ser configurado para utilização como data logger multicanal em fábrica ou como termómetro de referência de precisão para calibração de sensores em bancada de laboratório.
Características principais:
- Mede termopares, PRTs, termístores, tensão DC, corrente e resistência
- Melhor precisão da classe em medição de temperatura
- PRTs: ± 0,005 °C (com DAQ‑STAQ Multiplexer externo)
- Termopares: ± 0,5 °C (com módulo interno de alta capacidade e compensação interna de junção fria)
- Termístores: ± 0,002 °C
- Canais de entrada: Até 40 entradas universais isoladas
- Configuração flexível: Módulo interno de alta capacidade e/ou DAQ-STAQ Multiplexer
- Velocidade de amostragem seleccionável: Até 10 canais por segundo
- Quatro modos de funcionamento: Scan, Monitorização, Medição, Multímetro Digital (DMM)
- Tendência em tempo real a cores: Gráfico até quatro canais em simultâneo
- Resolução de 6 1/2 dígitos para tensão DC, corrente DC e resistência
- Reversão de corrente minimiza os efeitos termoeléctricos, melhorando a precisão de medida de PRT/RTD
- Calibração automatizada de sensores: Controla fontes de temperatura Fluke Calibration, como banhos secos ou microbanhos para rotinas de calibração automatizadas
- Armazenamento de dados: Regista até 20 MB de dados e ficheiros de configuração na memória interna não volátil ou numa memória USB externa. Transfere dados para um PC através de uma porta USB ou de uma ligação e permite a vizualização dos dados no Microsoft® Excel.
- Segurança de dados: Perfis de administrador e de utilizador para protecção de configurações e assegurar a rastreabilidade dos testes
- Escala Mx + B e função de zero do offset dos canais
- Alarmes: Dois alarmes independentes definidos pelo utilizador para cada canal indicam quando um valor máximo ou mínimo foram ultrapassados
- Compatível com os software de validação térmica TQSoft e TQAero para recolha de dados de acordo com as normas FDA 21 CFR Part 11 e AMS 2750
O Fluke 1586A Super-DAQ recolhe medições precisas de temperatura e eléctricas com selo de tempo para análise de dados por técnicos, engenheiros e pessoal de controlo de qualidade, para verificar controlo de processos, analisar sistemas interactivos, assegurar o cumprimento dos padrões de qualidade, ou para correlacionar eventos para I&D e/ou troubleshooting.
Os dados e estatísticas das medições podem ser visualizados em formato tabular para todos os canais activos.
Com função de gráficos, podem ser desenhados até quatro canais ao mesmo tempo, tornando fácil o acesso às configurações de teste e resultados antes da análise de dados num PC.
Quanto configurado com o DAQ-STAQ Multiplexer, o Fluke Super-DAQ tem a precisão dos melhores termómetros de referência de laboratório para a calibração de PRTs, RTDs, termístores ou termopares.

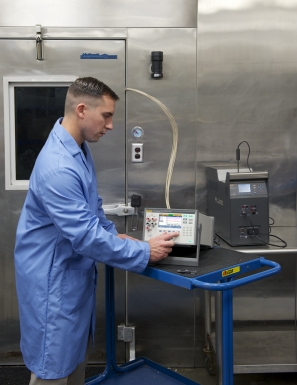

A eficiência do laboratório pode ser aumentada quando o Super-DAQ é ligado a um banho seco ou banho Fluke Calibration e são realizadas rotinas automatizadas de teste de sensores.
O Fluke 1586A é ideal para várias aplicações, como mapeamento térmico, validação de temperatura, calibração de sensores de processos, entre outras.
Estas aplicações são encontradas em várias indústrias, incluindo farmacêutica, biotecnologia, processamento de alimentos, aeroespacial e automóvel.
Algumas aplicações de aquisição de dados de temperatura exigem o cumprimento de padrões e/ou requisitos do governo ou agência.
Os software de validação térmica TQSoft e TQAero ajudam os engenheiros, técnicos e gestores de laboratórios a cumprir com as linhas-chave para a recolha de dados de temperatura.
Estas soluções de software proporcionam um sistema de gestão de qualificação, reporte, documentação e auditoria.
Existem seis factores-chave que tornam o Fluke 1586A Super-DAQ único na sua classe:
- Melhor precisão de medida de temperatura
- Configuração flexível para fábricas ou bancadas de laboratório
- Múltiplos modos de funcionamento
- Gráficos a cores em tempo real
- Portabilidade de dados e segurança
- Calibração automatizada de sensores
1. Melhor precisão de medida de temperatura
O Fluke 1586A Super-DAQ lê PRTs, termopares e termístores com a melhor precisão da sua classe:
2. Configuração flexível para fábricas ou bancadas de laboratório
Para aplicações de fábricas, o Fluke 1586A Super-DAQ é configurado com o módulo interno de alta capacidade.
Ligar termopares ou RTDs a terminais de entrada pode ocupar muito tempo, especialmente se estiver a usar muitos sensores do mesmo tipo para uma tarefa e tiver que mudar para um tipo de sensores diferentes para outra tarefa.
O módulo interno de alta capacidade permite preconfigurar múltiplos módulos de entrada e simplesmente trocar um módulo por outro, dependendo das suas necessidades de teste.
Utilize uma configuração de teste guardada para fazer a alteração ainda mais rapidamente.
E, se preferir, pode sempre medir uma variedade de tipos de entradas diferentes em simultâneo, num único módulo de alta capacidade, incluindo termopares, RTDs, tensão, resistência ou corrente.
Para um laboratório de calibração, onde a precisão é de maior importância, o Fluke 1586A Super-DAQ é melhor configurado com o DAQ-STAQ Multiplexer.
O DAQ-STAQ externo tem terminais de entrada de termopar em mini-jack, cada um com o seu sensor de junção de referência, e terminais de entrada mini-DWF patenteados com banho a ouro, que podem aceitar ligações em bare wire, spade lug ou mini-banana.
Podem ligar-se/desligar-se facilmente PRTs, termístores e termopares para calibração de temperatura em bancada.
Pode ser montado em cima do Fluke 1586A para reduzir o espaço ocupado em bancadas muito ocupadas.
A flexibilidade de configurar o Fluke 1586A Super-DAQ para fábrica ou laboratório de calibração reduz as suas necessidades de equipamento e os custos.
3. Múltiplos modos de funcionamento
O Fluke 1586A Super-DAQ pode funcionar em quatro modos que lhe permitem fazer scan, monitorizar, medir ou funcionar como um multímetro digital num único equipamento.
Faz scan sequencialmente através dos canais com base num teste definido pelo utilizador.
Monitoriza qualquer canal durante um scan, sem o interromper.
Mede e regista dados de um canal sem a necessidade de um ficheiro de teste preconfigurado.
Em modo DMM, use o painel frontal como um normal multímetro digital de bancada medir rapidamente tensão DC, corrente DC ou resistência a 2 fios ou 4 fios, sem necessidade de configurar o canal.
4. Gráficos a cores em tempo real
A maior parte dos sistemas de aquisição de dados apenas permitem ver os dados num canal.
Agora, o Fluke 1586A Super-DAQ permite ver em tempo real os dados de todos os canais em formato de tabela, ou elaborar um gráfico a cores de até quatro canais em simultâneo.
Pode fazer zoom para ver os dados de interesse e as tendências do registo.
Um modo de história permite a navegação pelos dados recolhidos dentro de um ficheiro de scan, tudo sem um PC nem programas caros para representação gráfica.
Alterne entre vista de gráfico e de tabela de vários dados de medida e estatística.
5. Portabilidade de dados e segurança
O Fluke 1586A Super-DAQ inclui memória interna de 20 MB que pode guardar mais de 75.000 leituras com registo de tempo.
Os ficheiros de dados e de configuração podem ser mudados facilmente para um PC para análise através de uma memória USB ou de uma rede usando a ligação LAN.
O Fluke 1586A Super-DAQ também inclui dois níveis de segurança de dados para evitar que utilizadores não autorizados possam interferir com dados de teste ou ficheiros de configuração.
Esta funcionalidade de segurança é especialmente importante para as indústrias reguladas por agências governamentais, onde a rastreabilidade dos dados é exigida.
6. Calibração automatizada de sensores
Com a funcionalidade de teste automatizado, pode automatizar a calibração de sensores sem um PC e um software.
Quando ligado a um banho seco ou a um banho Fluke Calibration pela interface RS-232, o Fluke 1586A Super-DAQ assume o controlo da fonte de calor e efectua a calibração automaticamente.
Basta programar o número de temperaturas de setpoint e os seus valores, seleccionar uma sequência de scan (linear, alternada, para cima/baixo), atribuir um canal de referência e definir a banda de estabilidade necessária.
O Fluke 1586A Super-DAQ monitoriza a estabilidade da fonte de temperatura através do canal de referência, recolhe dados logo que estes estãoestabilizados e depois avança para o próximo setpoint de temperatura.
Depois de configurar e iniciar o teste, pode sair para trabalhar noutras coisas.
O Fluke 1586 Super-DAQ acaba de tornar o seu dia muito mais fácil.
